精密流体 精益求精

智慧喷印，技术赋能。希盟科技自成立伊始便致力于高精微的流体控制工艺，核心事业涵盖屏显、泛半导体、智能穿戴等科技领域。希盟研发中心掌握精密流体核心技术，迄今为止已拥有自主知识产权超350项。希盟科技自主研发的高精密点胶系统及核心部件，可以实现纳升(nl)级别流体点胶，精度可到微米级别，位列行业领先水平。

而随着高端屏显及半导体等科技领域的产品技术迭代，新产品工艺对流体的精度、厚度都提出了更高的要求，需要达到更精密的控制精度。希盟科技自主研发的喷墨打印系列设备，可以实现皮升（pl=10-9ml）级别的流体控制。喷墨打印技术在PCB领域可以代替传统繁琐而复杂的丝印工艺实现高效智能化的字符喷印。未来在需要高精密流体控制技术的科技领域，还将有广阔的拓展空间。

↓↓↓

01 PCB喷印智能化解决方案

喷墨打印技术因其制造过程全方位数字化的优势，已在PCB行业得到广泛认可。相比较PCB的传统印刷工艺，这种数字化印刷技术兼具高品质、低成本、优环境，仅需喷墨打印及烘烤等4道工艺，为客户大幅节省产线面积，减少50％以上设备投资以及极大节约人力成本。

此外，数字喷墨打印可配合逐板即时读取板边码、即时生成与打印二维码的需求，使其成为无可替代的唯一手段，并能极大地适应产品快速更迭的市场压力，在真正意义上实现产品个性化的需求和产线的快速切换。

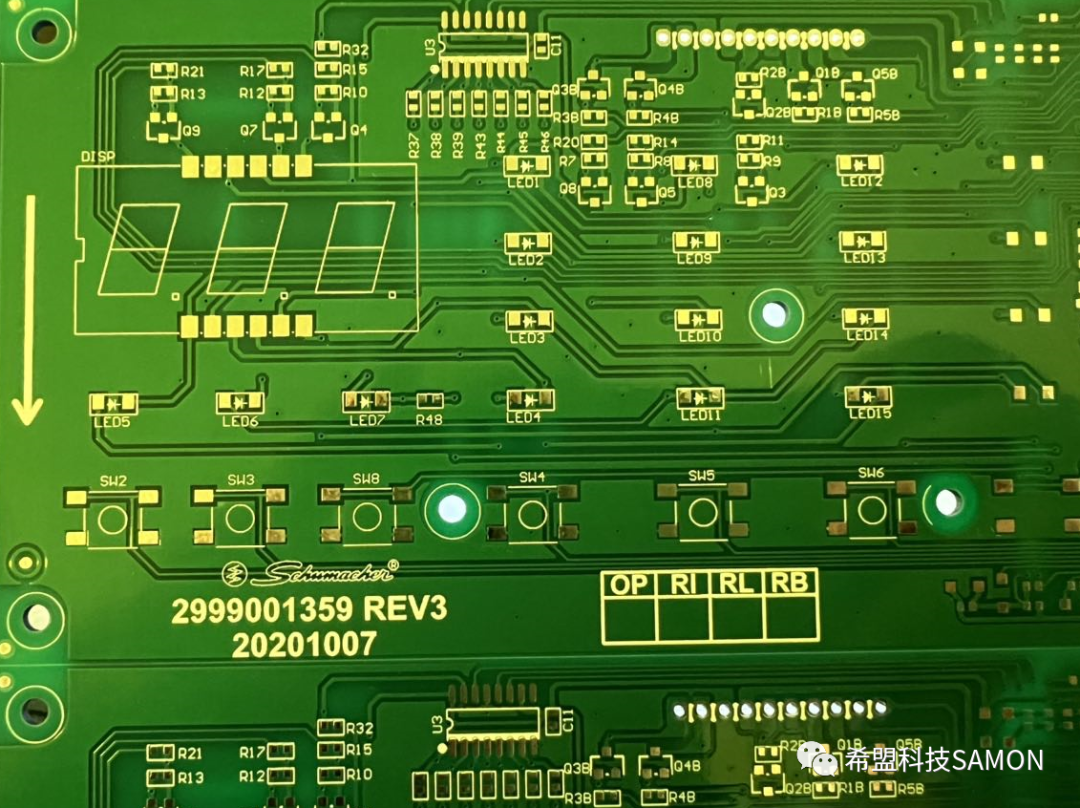

希盟科技自主研发的Mix系列PCB字符喷印设备，高效低耗、柔性智能，并在此基础上，深入研发出多模式组合的系列半自动及全自动喷墨打印设备及其自动化配套方案。

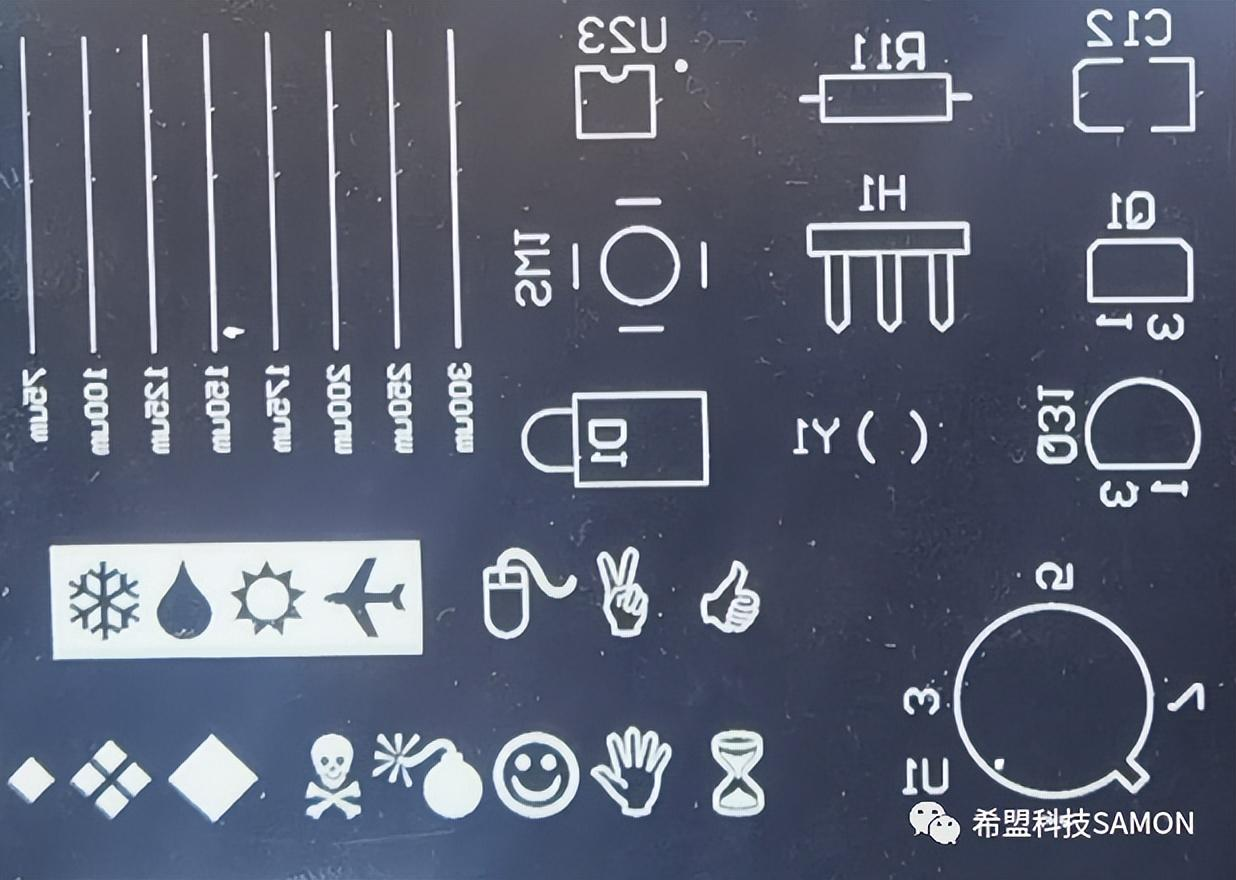

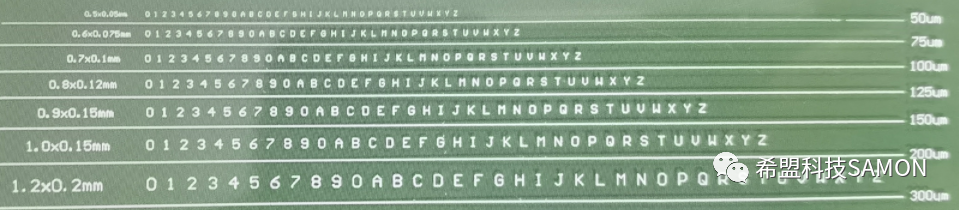

希盟Mix系列PCB字符喷印设备拥有基于算法的智能控制系统，搭载海量工艺数据库针对PCB生产现状不断提高软件的时效性，在精确定位打印和图像校正方面有显著优势，可达成高精度、高效能、高品质的数字化喷墨打印工艺，为行业提供领先的字符&阻焊&抗蚀层&线路打印解决方案。

● 智能识别，精准定位

双摄像头视觉系统实现智能识别、精准定位，自动补偿涨缩，大幅提高打印精度

● 专用研发，精密检测

拥有自主研发的控制系统及核心专利的检测系统能够精准监测每一个喷孔喷墨状态

● 智能算法，精微喷墨

超高速打印头监控技术和喷嘴混合算法，智能混合软件捕捉墨水滴数据并校准算法，墨滴落点、落点面积精度控制，设计最优波形，输出最佳滴型

此外，希盟科技将PCB字符喷印工艺技术进行闭环，以更客观精密的检测设备进行PCB喷墨精度测量。

↓↓↓

02 核心部件

精益求精，匠心喷墨。希盟科技从专注到专业再到如今的流体技术专家，集部件、工艺、设备于一体，用核心技术不断打破自身边界。

喷墨打印头

喷墨打印头作为喷印工艺中最关键的部分，具有不同的液滴尺寸、平直度、液滴速度和喷射频率等参数规格。选择合适分辨率、可靠性和打印质量的打印头对PCB字符喷印非常重要。

希盟数字化喷墨技术搭载的喷墨打印头拥有稳定发射性能和出色耐墨水性的喷头构造，其独特的墨水内循环构造带来高质量的喷射稳定性，可用于容易沉淀的墨水。并利用高性能内部加热器将墨水温度控制在合适范围内，从而提供高分辨率和高扩展性的打印性能。

● 更高均匀性

喷孔科学分组，以独立驱动方式喷射

● 高精度排列

256 个喷嘴并列 4 排形成高密度构造，提高喷嘴位置精度，实现高精细的喷印质量

● 高速打印

最大驱动频率(45kHz)

● 更高精度

360dpi 的高分辨率喷头，可实现最多8个灰度级别的打印，适用于要求更丰富的灰度表现和高精细画质要求

观墨仪

希盟观墨仪配有CCD高速摄像机，对墨滴飞行轨迹拍摄图像，分析检测墨滴速度、体积、垂直度、卫星点，拖尾等，从而来调整喷头控制板卡电压、波形、墨水之间匹配性。综合各种影响因子，建立完整的闭环控制体系。

● 观测墨滴飞行轨迹时，查看是否有卫星点、拖尾状态、散喷、斜喷

● 灰度打印时，观测几级灰度墨滴是否追加到同一墨滴

● 多排喷嘴喷头，观测喷头前后排喷嘴喷墨速度是否一致

● 喷墨控制板卡与喷头、墨水之间是否匹配

● 通过修改喷头电压、脉冲波形、点火频率等喷头参数，墨滴观测系统来分析墨滴状态，从而为打印设备提供最佳的喷头驱动参数

PCB行业未来发展将进一步挑战现有墨水、工艺和设备集成技术。希盟科技也将继续上下求索，致力于夯实超精微喷墨打印技术，助力客户喷印电子新时代的竞争力提升和可持续发展。
