光学模组贴合解决方案

从VR/AR到元宇宙元宇宙所包含的产业和技术,万象纷呈,其中敲响元宇宙大门的正是VR/AR设备。

工艺要点

从VR/AR到元宇宙

元宇宙所包含的产业和技术,万象纷呈,其中敲响元宇宙大门的正是VR/AR设备

VR/AR行业发展其实由来已久。2012年谷歌推出Google Glass 的 AR 眼镜产品,其后,Oculus 被 Facebook 以 20 亿美金收购,并推出 VR 头盔。这被认为是替代智能手机的下一代终端形态。随后,Facebook和微软先后入场,Sony、三星、HTC 等多家大厂开始推出相关硬件产品, VR/AR 市场热度达到高点。

2016 年下半年,由于商业模式,以及网络、 硬件和内容上的瓶颈没有突破,资本输血式的发展模式难以持续,行业市场开始停滞不前,但底部的研发层依然暗流涌动,很多企业在默默探索,积蓄技术。希盟科技也看到了VR/AR的未来前景,在此刻率先入局。

直到2021年,元宇宙概念爆发,以 Oculus 为代表的 VR 产品需求增长强劲,用户基数增加以及众多开发者的加入,使 VR 行业明显提速。而随着 AR 光学技术不断取得突破,行业也迎来了新的拐点。

据IDC等机构统计,2020年全球VR/AR市场规模约为900亿元人民币,其中VR市场620亿元,AR市场280亿元。预计2020-2024五年期间全球虚拟现实产业规模年均增长率约为54%,其中VR增速约45%,AR增速约66%,2024年两者份额均可达2400亿元人民币。


道阻且长,希盟先行

元宇宙要走进普罗大众终究要回归技术本身。

VR/AR设备作为元宇宙的核心硬件载体,其重要程度不言而喻。以VR光学为例,经历了非球面透镜、菲涅尔透镜和Pancake方案三个阶段,目前菲涅尔透镜以低成本和可控的成像质量,成为当前多数VR头显选择的方案。但随着VR在消费级市场逐步渗透和起量,消费者对VR的轻薄、以及成像质量、佩戴体验提出了更高的要求,折叠光路原理的Pancake方案以轻薄、优秀的成像质量以及逐步成熟的量产工艺,成为消费级VR光学的发展和进化方向。

时下炙手可热的光学pancake解决方案的模组生产环节包括光学设计、透镜加工、透镜贴膜、组装等多个流程。其核心难点在于屏幕和折叠光路复合光学膜的贴合,而贴膜的工艺是其成像质量的关键因素,这需要考虑精度、杂散光、光轴对准调焦、脏污等问题,对设备清洁度、贴膜精度要求非常高。

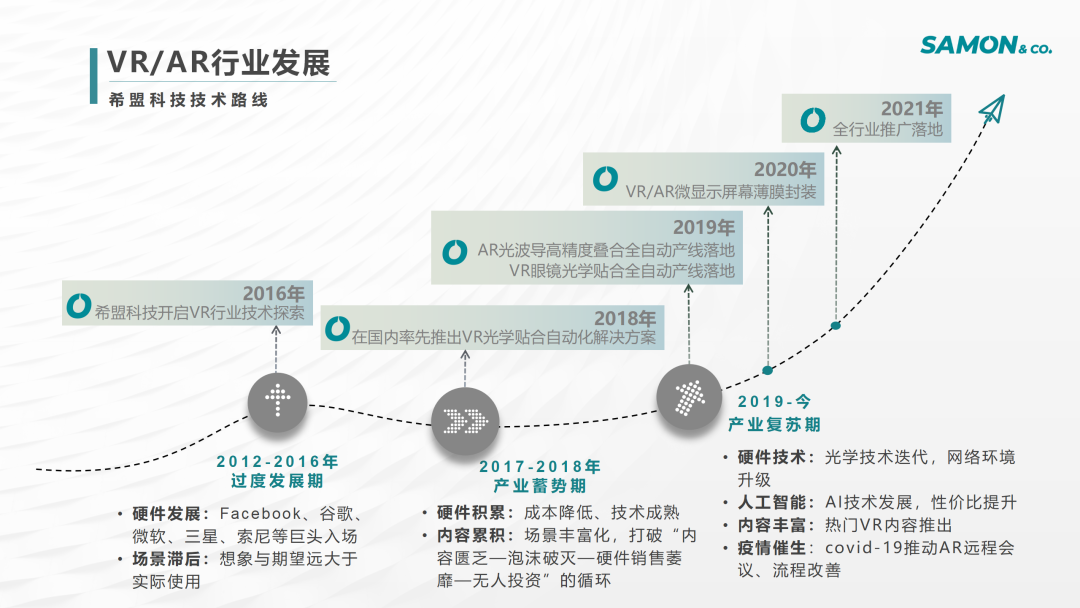

这正是希盟在做的。作为精密流体技术专家,希盟科技多年来深耕屏幕及光学领域,在高端屏显领域拥有国内居首的技术优势,并在行业得到广泛应用,与此同时希盟科技也看到VR/AR产业的广阔前景。并于2016年开始入局AR/VR,与全球头部客户开展联合研发,从核心难点光学贴合工艺切入,经多年反复探索迭代,于2018年在成功研发VR光学贴合自动化解决方案,并在2019年落地AR光波导高精度叠合、VR眼镜光学贴合全自动产线;2020年推出VR/AR微显示屏幕薄膜封装;21年在全行业推广落地,当前已拥有24项穿戴行业专利。



目前希盟科技自主研发的全自动贴膜技术,已率先通过多家头部企业的批量实机检验,技术及市场占有率较高。当前,希盟科技可以实现AR/VR领域不同类型、硬度光学膜片的叠加贴合及光学镜片的精准贴合。光学模组结构精微、成本高昂,希盟科技针对贴膜制程中气泡、点伤、膜裂、褶皱、异物等缺陷经过了长期技术优化,反复迭代选型,可将良率提高到99.5%。

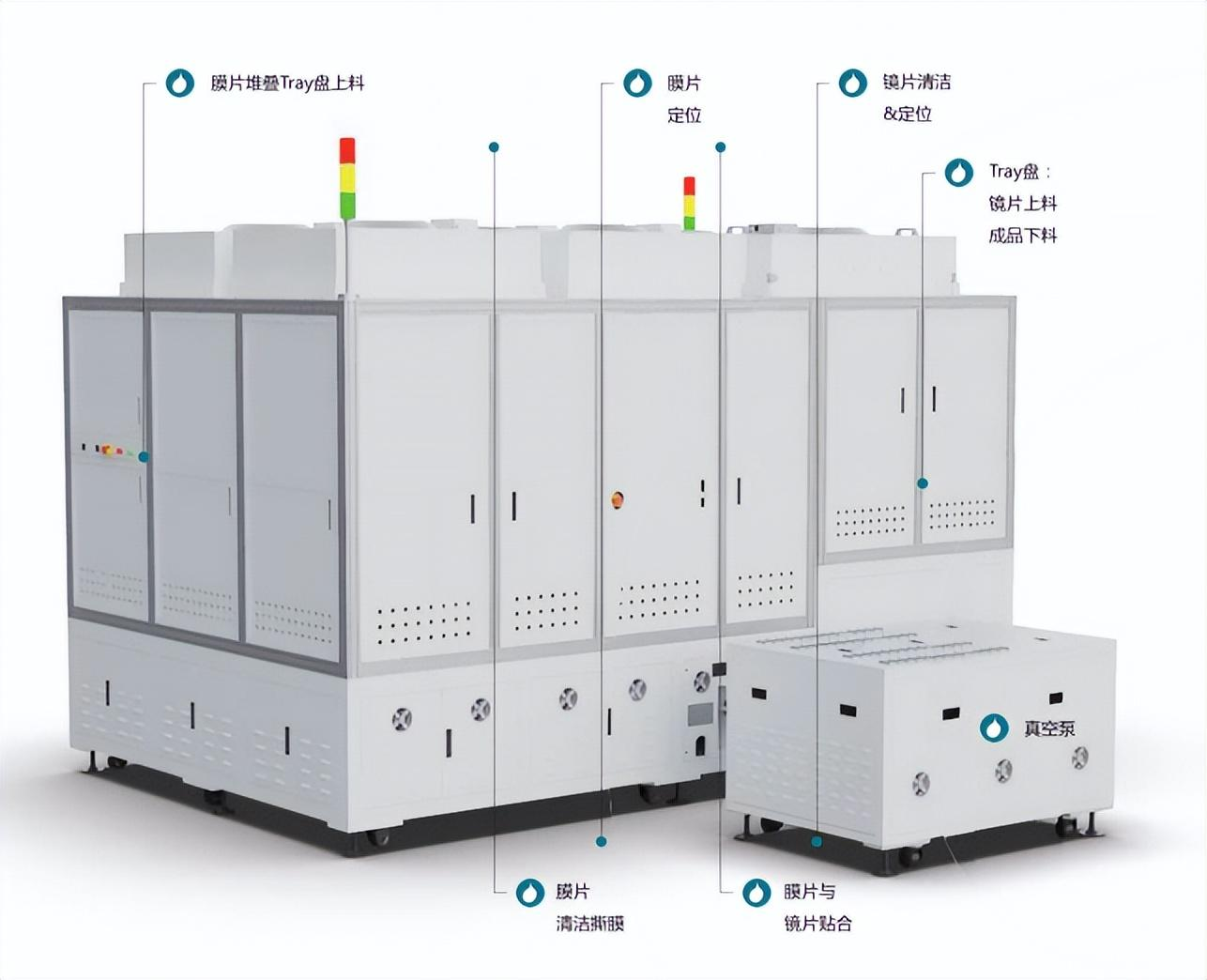

全自动真空贴合一体机


希盟科技自主研发的全自动真空贴合一体机拥有基于算法的智能控制系统,搭配海量工艺应用数据库,实现出众的智慧贴合,工艺精湛、智能高效、精准贴合,可广泛适用于光学平面或异形曲面覆膜。


性能优点

精准的空间对位及自动补偿功能,智能高效

智能对位,视觉系统精准定位VR光学膜片与镜片,智能识别每个产品细微形变并进行自动算法补偿;超高速采样,精准捕捉产品实际形状,通过算法自动补偿位置及角度误差


全自动贴合,产品良率高

高精度压力传感器实时显示精准力控。特别设计真空系统有效抑制贴膜制程中气泡、点伤、膜裂、褶皱、异物等缺陷。高良率撕膜,成功率可达99.5%


出众的空间轨迹控制能力,贴合精度高

贴合顶升采用伺服电机,贴合治具使用直线导轨保证压合时垂直方向的浮动平稳性,高精密运动控制系统,实现高精度对位贴合,位置误差可达≤±0.02mm


产线模块化功能设计,柔性灵活

流水线循环流转镜片工装,自动上下料,模块化组件设计,可根据实际生产需求灵活增减贴附功能模块,具有极强拓展性;线体拼接组装,方便设备进厂或升级
